螺紋膠作為工業(yè)與家用緊固的 “隱形衛(wèi)士”，一旦失效可能導(dǎo)致設(shè)備故障、安全隱患。不少用戶在使用中常遇到 “剛涂好就松動(dòng)”“固化后強(qiáng)度不足” 等問題，背后往往暗藏 5 類常見原因。

原因一：選型與工況錯(cuò)配

這是最易被忽視的失效根源。例如在高溫鍋爐管道的螺紋連接中，若誤用普通耐溫僅 80℃的螺紋膠，膠層會(huì)因持續(xù)高溫軟化，2-3 天就可能出現(xiàn)松動(dòng);而在塑料玩具的螺絲固定中，選用高強(qiáng)度螺紋膠則會(huì)因膠層過硬導(dǎo)致塑料螺紋開裂。

原因二：螺紋表面處理不當(dāng)

油污、銹跡、水分是螺紋膠的 “天敵”。若螺紋表面殘留機(jī)油、切削液，膠層會(huì)因無法充分接觸金屬表面形成 “假固化”，實(shí)際剪切強(qiáng)度可能下降 60% 以上。某農(nóng)機(jī)維修店反饋，未清潔的農(nóng)機(jī)螺栓涂膠后，僅使用 1 周就出現(xiàn)松動(dòng)。處理建議：用工業(yè)酒精或?qū)Ｓ们鍧崉┎潦寐菁y，確保無油無銹;潮濕環(huán)境下可先用熱風(fēng)槍烘干，再涂膠固化。

原因三：涂膠量失衡

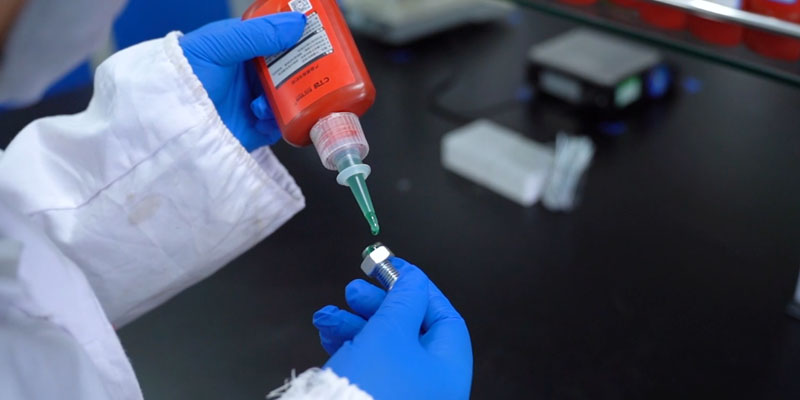

涂膠過少會(huì)導(dǎo)致螺紋間隙填充不足，形成 “局部空缺”，振動(dòng)中易從縫隙處松動(dòng);涂膠過多則會(huì)造成膠液溢出，固化后形成的 “飛邊” 反而可能加速膠層老化。正確涂膠量應(yīng)為：沿螺紋圓周均勻涂抹 1-2 圈，裝配后有微量膠液從螺紋末端擠出(約 0.5-1mm)，既保證填充完整，又避免浪費(fèi)。

原因四：固化條件未達(dá)標(biāo)

厭氧型螺紋膠需在缺氧環(huán)境(螺紋嚙合后)固化，若螺紋配合過松(間隙>0.2mm)，空氣無法排盡，會(huì)導(dǎo)致固化不完全;低溫環(huán)境下(<15℃)，固化速度會(huì)延緩 50% 以上，若未等待足夠固化時(shí)間就投入使用，膠層強(qiáng)度僅能達(dá)到設(shè)計(jì)值的 30%-40%。解決辦法：間隙過大時(shí)先纏生料帶輔助密封;低溫環(huán)境可通過加熱(如用紅外燈照射至 30-40℃)加速固化，或選用快固型產(chǎn)品。

原因五：產(chǎn)品本身質(zhì)量問題

過期或劣質(zhì)螺紋膠的失效概率極高。過期膠可能出現(xiàn)分層、固化劑失效，某電子廠曾因使用過期膠導(dǎo)致手機(jī)主板螺絲松動(dòng)，批量返工損失超 5 萬元;而無資質(zhì)小廠生產(chǎn)的 “三無產(chǎn)品”，常因配方偷工減料，固化后膠層易脆化。建議選購(gòu)時(shí)查看生產(chǎn)日期(保質(zhì)期多為 12-24 個(gè)月)、品牌資質(zhì)，開封后觀察膠液：優(yōu)質(zhì)膠應(yīng)均勻無沉淀，固化后彈性良好，不易掰斷。

掌握這些核心原因，可大幅降低螺紋膠失效概率。若發(fā)現(xiàn)膠層出現(xiàn)裂紋、變色、失去彈性等早期失效信號(hào)，需及時(shí)拆解重新處理，避免小問題演變成大事故。
